設計2000噸液壓機油箱時應注意哪些問題?
設計2000噸液壓機油箱時應注意哪些問題?
油箱是液壓系統動力源泉，油箱的好壞直接影響液壓系統的可靠性.特別是針對2000噸以上大型液壓機來說，油箱設計要合理，不能過小以免散熱量不夠，導致系統整體發熱偏大。所以我們要明確規范設計到生產油箱的細節，這樣才能做好品質要求。

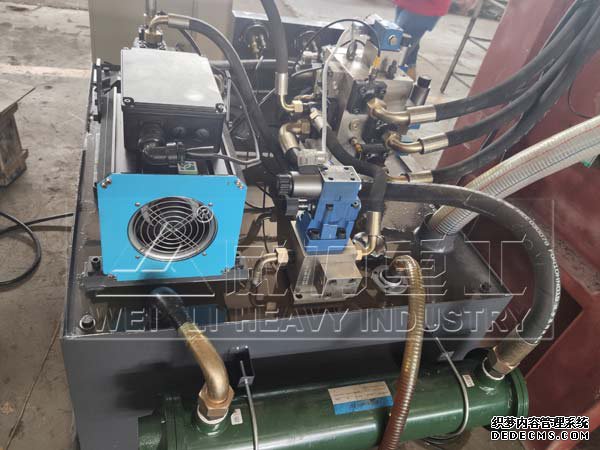

液壓機油箱實物圖
*2000噸液壓機油箱底部的形狀應利于放油且軸油箱底部應設置1-2個放油口，必須能將油液放盡。
*油箱應在便于觀察處設置目視液位計和油溫計。重要設備必須設置液位和油溫的自動控制裝置和報警器。油溫計的溫度感應點應置于液體環流途徑中，以便測到油箱中液體的近似乎平均溫度。
*裝于油箱的各檢測裝置、各類元件、輔件，應便于從外部拆卸，在這些器件修理時不必將油箱放油或大量漏油，也不應造成污染。
*油箱應備有1詞2個孔蓋或入孔，以便清洗油箱整個內部。

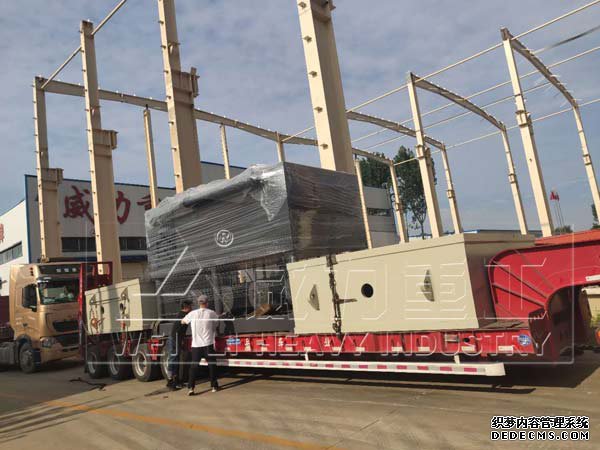

大型液壓機油箱
*油箱內腔臂上應盡量保持平整，少焊或少裝東西，以便于清理內腔污垢。
*回油管終端管口必須在油箱最低液位以下200塵塵。與油箱底部距離應大于2詞3倍回油管外徑。把回油管端切成45&誨別駁;的斜口。
*吸油管口與油箱側壁距離應大于3倍吸油管外徑。把2000噸液壓機管端設置在至少離箱底最高點50塵塵處，并且至少低于最低工作液面75塵塵或2倍管徑，兩者中取大者。
*油箱必須有較好的密封性，防止塵埃進入。非加壓油箱應裝有空氣濾清器、過濾精度至少40&塵恥;塵。在潮濕地區使用的油箱，在空氣濾清器上還應裝有一定量的干燥劑（如硅膠等）。
2000噸液壓機油箱的容量應能保證在設備的液壓系統內充滿油液時，其液面（最低液面）高于濾油器上端200毫米以上；在設備的液壓系統停止運動時，油箱的液面不應超過油箱高度的80%；而當液壓系統的油液全部返回油箱時，油液不可以溢出油箱外。
