1500噸四柱液壓機沖馳奧32-1500罷坩堝成型四柱液壓機



　　1500噸四柱液壓機型號馳奧32-1500罷，機器采用叁梁四柱結構，有單獨的液壓控制系統和電氣控制系統，是一種四柱萬能液壓機，此案例是客戶用1500噸四柱液壓機進行坩堝產物的壓制成型，因此，也叫1500噸坩堝成型四柱液壓機。

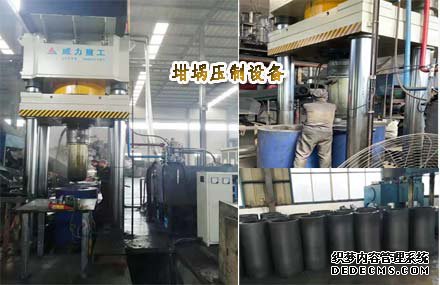

　　1500噸坩堝成型四柱液壓機客戶現場圖片以及壓制工件展示：

1500噸四柱式坩堝成型液壓機

1500噸四柱液壓機客戶工作現場圖

坩堝壓制成型工件

　　1500噸四柱液壓機主要技術參數：

1、參數名稱	單位	YW32-1500T
2、公稱壓力	KN	15000
4、頂出力	KN	2000
5、頂出回程力	KN	1060
6、系統壓力	Mpa	31.5
7、滑塊行程	mm	900
8、油缸行程	mm	450
9、開口高度	mm	1600
10、滑塊速度	下行	80
	工作	8
	回程	50
11、工作尺寸	左右	2000
	前后	1800
12、外形尺寸	左右	5200
	前后	4300
	高度	6450
13、工作臺高	mm	650
14、電機功率	KW	60

　　1500噸坩堝成型四柱液壓機性能特點：



　　1、本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。



　　2、液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。



　　3、主油泵為軸向柱塞泵性能穩定。



　　4、油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。



　　5、主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。



　　6、壓力表：本機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。



　　7、壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。



　　1500噸四柱液壓機壓制坩堝產物的工藝原理：



　　將松散物料加入加料缸上方的大料斗中。加料缸后腔進油，活塞桿伸出，并復位，然后子缸后腔進油，帶動主缸活塞桿和沖頭快速下壓，當沖頭進入模腔后，主缸后腔進入壓力油，主缸開始攻進將物料壓縮形成屑餅，并保壓后，主缸微退，副缸后腔進油，活塞桿回退，帶動抽塊后退至餅塊可出位置，主缸繼續下降，將壓好的餅塊壓出模腔后，副缸前腔進油，活塞桿伸出，帶動抽塊將餅塊推出餅塊，同時復位。后子缸前腔進油，帶動主缸活塞桿和沖頭上升，并復位，完成一次壓餅循環過程，并進入下一次循環程序。
